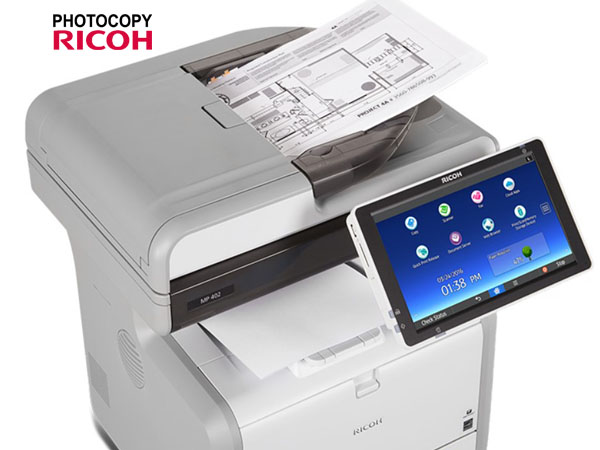

Chi tiết bảng mã lỗi máy photocopy Ricoh MP 402 và cách xử lí hiệu quả.

Khi máy photocopy của các bạn sử dụng một thời gian sẽ xuất hiện các lỗi trên màn hình, chúng ta phải biết các lỗi đó hư ở vị trí nào, để biết chính xác nhất máy photocopy Ricoh mp 402 hư hỏng ở đâu và các bước sửa chữa như thế nào?

Đặc biệt bảng mã lỗi máy photocopy Ricoh MP 402 cũng được người dùng tìm kiếm rất nhiều. Vậy mời các bạn cùng tham khảo bộ tài liệu hướng dẫn sửa chữa máy photocopy Ricoh mp 402 do do Photocopy Đức Lan biên soạn đầy đủ có hướng dẫn sửa chữa các lỗi cụ thể và nhanh chóng nhất.

Service code – bảng mã lỗi máy photocopy Ricoh MP 402 có hướng dẫn các bước sửa chữa.

Mã: 101
Sự mô tả:

• Lỗi đèn chụp (D160 / D161 / D170)
• Mức độ trắng tiêu chuẩn không được phát hiện chính xác khi quét tấm trắng.

Nguyên nhân:

• Đèn LED bị lỗi
• Dây nịt bị lỗi
• Gương máy quét bẩn hoặc gương máy quét không đúng vị trí

Mã: 101-01
Sự mô tả:

• Lỗi đèn chụp (D158 / D159)
• Mức độ trắng tiêu chuẩn không được phát hiện chính xác khi quét tấm trắng.

Nguyên nhân:

• Đèn chụp
• Bộ ổn định đèn phơi sáng
• Đầu nối đèn phơi sáng
• Gương quét bẩn hoặc gương máy quét bị lệch khỏi vị trí
• Bo mạch SBU
• Đầu nối SBU
• Khối thấu kính lệch khỏi vị trí



Mã: 101-02
Sự mô tả:

• Lỗi đèn chụp (điều chỉnh ánh sáng LED) (D158 / D159)
• Cờ báo lỗi LED đang bật

Nguyên nhân:

• Đèn LED bị lỗi
• Trình điều khiển đèn LED bị lỗi
• Bộ khai thác bị lỗi

Mã: 102
Sự mô tả:

• Lỗi điều chỉnh ánh sáng LED (D158 / D159)
• Đọc mức độ tấm trắng vượt quá tỷ lệ quy định.

Nguyên nhân:

• Đèn LED bị lỗi
• Trình điều khiển đèn LED bị lỗi
• SBU bị lỗi
• BICU bị lỗi
• Bộ khai thác bị lỗi

Mã: 120
Sự mô tả:

• Máy quét lỗi vị trí home 1
• Cảm biến vị trí chính của máy quét không phát hiện tình trạng tắt trong quá trình khởi tạo hoặc sao chép.

Nguyên nhân:

• Cảm biến vị trí dàn scan
• Động cơ truyền động máy quét
• Đầu nối cảm biến vị trí nhà máy quét
• Đầu nối động cơ truyền động máy quét
• Bo mạch BICU



Mã: 121
Sự mô tả:

• Dàn scan lỗi vị trí home 2
• Cảm biến vị trí nhà của máy quét không phát hiện tình trạng trong quá trình khởi tạo hoặc sao chép.

Nguyên nhân:

• Cảm biến vị trí nhà máy quét
• Động cơ truyền động máy quét
• Đầu nối cảm biến vị trí nhà máy quét
• Đầu nối động cơ truyền động máy quét
• Bo mạch BICU

Mã: 141
Sự mô tả:

• Lỗi sửa mức độ đen
• Mức độ đen vượt quá tỷ lệ quy định.

Nguyên nhân:

• SBU bị lỗi
• BICU bị lỗi
• Dây cắm bị lỗi

Mã: 142
Sự mô tả:

• Lỗi sửa mức trắng
• Mức trắng vượt quá tỷ lệ quy định.

Nguyên nhân:

• SBU bị lỗi
• Đèn LED bị lỗi
• Trình điều khiển đèn LED bị lỗi
• BICU bị lỗi
• Bộ phận khai thác bị lỗi
• Sự ngưng tụ của bộ phận máy quét
• Gương hoặc thấu kính máy quét bẩn
• Tấm trục cuốn bẩn

Mã: 144
Sự mô tả:

• Lỗi giao tiếp giữa BICU và SBU
• Bo mạch BICU không thể phát hiện tín hiệu kết nối SBU.

Nguyên nhân:

• Cáp dẹt giữa bo mạch BICU và SBU có kết nối kém
• Cáp dẹt giữa bo mạch BICU và SBU bị hỏng
• Bo mạch BICU
• SBU

Mã: 161-01
Sự mô tả:

• Lỗi IPU (BICU) (lỗi LSYNC) (D158 / D159)
• Lỗi được phát hiện trong kết quả của quá trình tự kiểm tra BICU khi khởi động.

Nguyên nhân:

• BICU bị lỗi
• Kết nối cáp giữa SBU và BICU bị lỗi.

Mã: 161-02
Sự mô tả:

• Lỗi IPU (BICU) (lỗi phản hồi RI) (D158 / D159)
• Đã phát hiện lỗi khi truy cập vào RL

Nguyên nhân:

• BICU bị lỗi

Mã: 165
Sự mô tả:

• Bảo vệ chống sao chép trái phép không thành công (D158 / D159)
• Đã phát hiện sai loại thiết bị bảo vệ dữ liệu sao chép hoặc không tìm thấy thiết bị nào khi bật tính năng bảo vệ sao chép hoặc phát hiện sự cố với thiết bị khi khởi động.

Nguyên nhân:

• Bộ phận bảo vệ dữ liệu sao chép không được gắn chặt.
• Bộ phận bảo vệ dữ liệu sao chép bị lỗi

Mã: 195
Sự mô tả:

• Số sê-ri không khớp
• Kiểm tra xem số sê-ri có khớp không.

Nguyên nhân:

• Số sê-ri (11 chữ số) không khớp nhau.

Hướng dẫn sửa lỗi bộ phận quang (laser), motor laser máy photocopy Ricoh MP 402

Xem thêm:

• Bảng mã lỗi máy photocopy Ricoh MP 7503
• Máy photocopy Ricoh mp 3054

Mã: 202
Sự mô tả:

• Đa giác lỗi động cơ: ON timeout
• Khi động cơ đa giác đang quay.

Nguyên nhân:

• Dây nịt bị lỗi hoặc bị ngắt kết nối với động cơ đa giác
• Động cơ đa giác bị lỗi
• Xung truyền động của động cơ đa giác không được giải phóng chính xác.

Mã: 203
Sự mô tả:

• Đa giác lỗi động cơ: thời gian chờ TẮT
• Khi động cơ đa giác TẮT.

Nguyên nhân:

• Dây nịt bị lỗi hoặc bị ngắt kết nối với động cơ đa giác
• Động cơ đa giác bị lỗi
• Xung truyền động của động cơ đa giác không được giải phóng chính xác.

Mã: 204
Sự mô tả:

• Đa giác lỗi động cơ: lỗi tín hiệu PMRDY_N
• Khi động cơ đa giác đang quay.

Nguyên nhân:

• Dây nịt bị lỗi hoặc bị ngắt kết nối với động cơ đa giác
• Động cơ đa giác bị lỗi

Mã: 220
Sự mô tả:

• Lỗi phát hiện đồng bộ hóa laser
• Khi phát hiện đồng bộ hóa laser BẬT

Nguyên nhân:

• Bộ khai thác I / F bị ngắt kết nối hoặc bị lỗi với thiết bị laser.
• Tia laser không tiếp cận được với máy dò ảnh.
• Bộ phận laser bị lỗi
• BICU bị lỗi

Mã: 230
Sự mô tả:

• Lỗi FGATE ON
• Khi xử lý hình ảnh

Nguyên nhân:

• Ngắt kết nối hoặc đầu nối bị lỗi giữa BICU và bo mạch điều khiển
• Dây nịt bị lỗi hoặc bị ngắt kết nối giữa BICU và thiết bị laser

Mã: 231
Sự mô tả:

• Lỗi FGATE OFF
• Khi xử lý hình ảnh

Nguyên nhân:

• BICU bị lỗi
• Ngắt kết nối hoặc đầu nối bị lỗi giữa BICU và bo mạch điều khiển

Mã: 240
Sự mô tả:

• Lỗi LD
• Tín hiệu lỗi của trình điều khiển LD được phát hiện sau khi khởi tạo LD.

Nguyên nhân:

• LD bị mòn
• Dây nịt LD bị ngắt kết nối hoặc bị hỏng
• Thành phần ổ LD bị lỗi
• Bộ phận laser bị lỗi

Mã: 270
Sự mô tả:

• Lỗi giao tiếp GAVD
• Chế độ tiết kiệm năng lượng đã bị tắt khi nguồn chính BẬT.

Nguyên nhân:

• BICU bị lỗi

Mã: 302
Sự mô tả:

• Sạc hiện tại con lăn rò rỉ
• Tín hiệu rò rỉ hiện tại cho con lăn sạc được phát hiện.

Nguyên nhân:

• Con lăn sạc bị hỏng
• Bo mạch nguồn điện áp cao
• Kết nối PCU kém

Mã: 320
Sự mô tả:

• Đa giác lỗi động cơ gương
• Động cơ gương đa giác không đạt tốc độ hoạt động trong vòng 10 giây sau khi tín hiệu BẬT động cơ được gửi đi, hoặc không bật trong một trong các khoảng thời gian kiểm tra 200 ms trong khi vận hành.

Nguyên nhân:

• Mô tơ gương đa giác
• Kết nối kém giữa trình điều khiển mô tơ gương đa giác và bo mạch BICU
• Cáp hỏng giữa BICU và trình điều khiển mô tơ gương đa giác
• Bo mạch BICU

Mã: 321
Sự mô tả:

• Lỗi không có tín hiệu ghi laser (F-GATE)
• Tín hiệu ghi laser (F-GATE) không thể chuyển sang Thấp sau khi tia laser đi qua bề mặt trống 5 mm từ vị trí bắt đầu ghi laser.

Nguyên nhân:

• Bo mạch BICU
• Bộ điều khiển fax hoặc bộ điều khiển máy in có kết nối kém
• Bộ điều khiển fax hoặc bộ điều khiển máy in

Mã: 322
Sự mô tả:

• Lỗi đồng bộ hóa laser
• Bảng mạch dò đồng bộ hóa quét chính không thể phát hiện tín hiệu đồng bộ hóa laser trong hơn 5 khoảng thời gian 100 ms liên tiếp.

Nguyên nhân:

• Kết nối kém giữa thiết bị laser và bo mạch BICU
• Cáp giữa BICU và thiết bị laser bị hỏng
• Thiết bị laser
• Bo mạch BICU

Hướng dẫn sửa các lỗi khối PCU (cụm drum) máy photocopy Ricoh mp 402

Mã: 350
Sự mô tả:

• Lỗi cảm biến ID (Đang trong quá trình)
• Lỗi điều chỉnh vsg Lỗi vsp Lỗi vsg Lỗi Vsg-Vsp Lỗi cảm biến TD

Nguyên nhân:

• Bụi bẩn trên cảm biến ID
• Cảm biến ID không được lắp đặt ở góc chính xác.
• Cảm biến ID bị lỗi
• PCU bị lỗi
• Con lăn phát triển không quay

Mã: 351
Sự mô tả:

• Cảm biến ID: Lỗi đo Vsg (Trong quá trình) (D158 / D159)
• Khi cảm biến ID phát hiện rằng Vsg là 5 V và dòng ổ đĩa LED là nhỏ nhất (PWM = 0).

Nguyên nhân:

• Cảm biến ID bị lỗi
• Ngắt kết nối dây nịt với cảm biến ID
• Tiếp xúc điện kém của đầu nối cảm biến ID
• BCU bị lỗi
• Bộ phận laser bị lỗi
• Mật độ nhà phát triển bị lỗi
• Bộ nguồn cao áp bị lỗi
• Cảm biến ID bẩn

Mã: 353
Sự mô tả:

• Cảm biến ID: Lỗi giá trị tự động điều chỉnh (Đang trong quá trình) (D158 / D159)
• Khi cảm biến ID đang điều chỉnh Vsg tự động.

Nguyên nhân:

• Cảm biến ID bị lỗi
• Ngắt kết nối dây nịt với cảm biến ID
• Tiếp xúc điện kém của đầu nối cảm biến ID
• BCU bị lỗi
• Bộ phận laser bị lỗi
• Mật độ nhà phát triển bị lỗi
• Bộ nguồn cao áp bị lỗi
• Cảm biến ID bẩn

Mã: 354
Sự mô tả:

• Cảm biến ID: Thời gian chờ tự động điều chỉnh (Đang trong quá trình) (D158 / D159)
• Khi cảm biến ID đang điều chỉnh Vsg tự động.

Nguyên nhân:

• Cảm biến ID bị lỗi
• Ngắt kết nối dây nịt với cảm biến ID
• Tiếp xúc điện kém của đầu nối cảm biến ID
• BCU bị lỗi
• Bộ phận laser bị lỗi
• Mật độ nhà phát triển bị lỗi
• Bộ nguồn cao áp bị lỗi
• Cảm biến ID bẩn

Mã: 355
Sự mô tả:

• P lỗi cảm biến (D158 / D159)
• SC350-354 xảy ra trong quá trình hoạt động bình thường. Lỗi này không được hiển thị trên bảng điều khiển nhưng được để lại trong nhật ký lỗi.

Nguyên nhân:

• Cảm biến ID bị lỗi
• Ngắt kết nối dây nịt với cảm biến ID
• Tiếp xúc điện kém của đầu nối cảm biến ID
• BCU bị lỗi
• Bộ phận laser bị lỗi
• Mật độ nhà phát triển bị lỗi
• Bộ nguồn cao áp bị lỗi
• Cảm biến ID bẩn

Mã: 389
Sự mô tả:

• TD lỗi cảm biến (D158 / D159)
• Đã phát hiện giá trị sau Giá trị đầu ra cảm biến TD <0,2V Giá trị đầu ra cảm biến TD> 4,0V 10 lần mắc nối tiếp.

Nguyên nhân:

• Cảm biến TD bị lỗi
• Tiếp xúc không tốt của đầu nối với cảm biến TD

Mã: 390
Sự mô tả:

• TD lỗi cảm biến
• Cảm biến TD xuất ra ít hơn 0,2 V hoặc nhiều hơn 4,0 V 10 lần liên tục trong khi sao chép.

Nguyên nhân:

• Cảm biến TD bất thường
• Kết nối PCU kém

Mã: 391
Sự mô tả:

• Rò rỉ điện áp phân cực từ
• Một tín hiệu rò rỉ phân cực từ được phát hiện.

Nguyên nhân:

• Kết nối PCU kém
• Bo mạch nguồn điện áp cao

Mã: 392
Sự mô tả:

• TD lỗi cài đặt ban đầu của cảm biến
• Cài đặt ban đầu của cảm biến TD không được thực hiện đúng.

Nguyên nhân:

• Cảm biến ID
• Không gắn hộp từ
• Trống không quay
• Trục từ không quay
• Kết nối PCU kém
• Điện áp không được cấp cho con lăn sạc

Mã: 440
Sự mô tả:

• Trục transfer lỗi dòng điện cực dương
• Một ngắt kiểm tra trạng thái của gói nguồn sau mỗi 20 ms. SC này được cấp nếu BCU phát hiện thấy chập trong bộ nguồn 10 lần liên tiếp.

Nguyên nhân:

• Con lăn truyền hình ảnh bị lỗi
• Bộ cấp điện áp cao bị lỗi
• Lỗi kết nối
• Bộ truyền hình ảnh không được lắp đặt đúng cách.

Mã: 460
Sự mô tả:

• Lỗi đầu ra gói điện tách (D158 / D159)
• Một ngắt kiểm tra trạng thái của gói nguồn sau mỗi 20 ms. SC này được cấp nếu BCU phát hiện thấy chập trong bộ nguồn 10 lần tại D (ac).

Nguyên nhân:

• Rò rỉ điện áp cao
• Kết nối lỏng lẻo
• Dây nịt bị hỏng
• Unitt cấp điện áp cao bị lỗi

Mã: 490
Sự mô tả:

• Lỗi động cơ vận chuyển mực (D158 / D159)
• Khi động cơ vận chuyển mực BẬT

Nguyên nhân:

• Khóa động cơ
• Bộ truyền động động cơ bị lỗi

Mã: 501
Sự mô tả:

• Trục trặc động cơ nâng khay 1 (Các đơn vị khay giấy tùy chọn)
• Cảm biến nâng giấy không thể kích hoạt hai lần liên tục sau khi động cơ nâng khay đã bật trong 12 giây

Nguyên nhân:

• Cảm biến nâng giấy
• Mô tơ nâng khay
• Cơ cấu truyền động quá tải
• Kết nối mô tơ nâng khay kém

Mã: 502
Sự mô tả:

• Trục trặc động cơ nâng khay 2 (Các đơn vị khay giấy tùy chọn)
• Cảm biến nâng giấy không thể kích hoạt hai lần liên tục sau khi động cơ nâng khay đã bật trong 12 giây

Nguyên nhân:

• Cảm biến nâng giấy
• Mô tơ nâng khay
• Cơ cấu truyền động quá tải
• Kết nối mô tơ nâng khay kém.

Mã: 503
Sự mô tả:

• Lỗi khay 3 (D160 / D161 / D170)
• Cảm biến nâng giấy không thể kích hoạt ba lần liên tục sau khi mô tơ nâng khay đã bật được 18 giây.

Nguyên nhân:

• Cảm biến nâng giấy
• Động cơ nâng khay
• Dây nịt bị hỏng
• Bo mạch điều khiển ngân hàng bị lỗi

Mã: 503-01-11
Sự mô tả:

• Lỗi ngân hàng giấy 1 (Bộ nạp giấy hoặc LCT) (Lỗi nâng giấy) (D158 / D159)
• Cảm biến nâng giấy không thể kích hoạt sau khi động cơ nâng khay đã bật trong 18 giây

Nguyên nhân:

• Cảm biến nâng giấy
• Mô tơ nâng khay
• Kết nối mô tơ nâng khay kém
• Dây nịt bị hỏng
• Bo mạch điều khiển ngân hàng bị lỗi

Mã: 503-02-12
Sự mô tả:

• Ngân hàng giấy 1 lỗi (Bộ nạp giấy hoặc LCT) (Lỗi giới hạn trên) (D158 / D159)
• Cảm biến nâng giấy không thể kích hoạt ba lần liên tục ngay sau khi bật động cơ nâng khay.

Nguyên nhân:

• Cảm biến nâng giấy
• Dây nịt bị hỏng
• Bo mạch điều khiển ngân hàng bị lỗi

Mã: 504
Sự mô tả:

• Lỗi khay 4 (D160 / D161 / D170)
• Cảm biến nâng giấy không thể kích hoạt ba lần liên tục sau khi động cơ nâng khay đã bật trong 18 giây.

Nguyên nhân:

• Cảm biến nâng giấy
• Động cơ nâng khay
• Dây nịt bị hỏng
• Bo mạch bộ điều khiển ngân hàng bị lỗi

Mã: 504-01-11
Sự mô tả:

• Lỗi ngân hàng giấy 2 (Bộ nạp giấy hoặc LCT) (Lỗi nâng giấy) (D158 / D159)
• Cảm biến nâng giấy không thể kích hoạt sau khi mô tơ nâng khay đã bật được 18 giây.

Nguyên nhân:

• Cảm biến nâng giấy
• Mô tơ nâng khay
• Dây nịt bị hỏng
• Bo mạch bộ điều khiển ngân hàng bị lỗi.

Mã: 504-02-12
Sự mô tả:

• Lỗi ngân hàng giấy 2 (Bộ nạp giấy hoặc LCT) (Lỗi giới hạn trên) (D158 / D159)
• Cảm biến nâng giấy không thể kích hoạt ngay sau khi bật động cơ nâng khay.

Nguyên nhân:

• Cảm biến nâng giấy
• Dây nịt bị hỏng
• Bo mạch điều khiển ngân hàng bị lỗi

Mã: 508
Sự mô tả:

• By-pass lỗi tấm dưới cùng
• Tín hiệu từ cảm biến HP khay nạp giấy không thay đổi trong 1,0 giây sau khi mô tơ nạp giấy quay ngược chiều kim đồng hồ. Nếu điều kiện này xảy ra ba lần liên tiếp, SC được tạo ra.

Nguyên nhân:

• Ngắt kết nối hoặc dây nịt bị lỗi của động cơ by-pass
• Kết nối bị lỗi hoặc bị ngắt đối với động cơ by-pass.

Mã: 520
Sự mô tả:

• Đăng ký lỗi động cơ
• Khi động cơ đăng ký đang quay

Nguyên nhân:

• Khóa động cơ
• Trình điều khiển động cơ bị lỗi

Mã: 521
Sự mô tả:

• Lỗi động cơ vận chuyển khay giấy thùng (D160 / D161 / D170)
• Mã lỗi xảy ra khi đơn vị khay giấy tùy chọn (D698) được lắp đặt.

Nguyên nhân:

• Mô tơ vận chuyển khay giấy bị lỗi
• Kết nối lỏng lẻo
• Bo mạch điều khiển khay giấy bị lỗi

Mã: 521-01-11
Sự mô tả:

• Khay chuyển giấy vận chuyển lỗi động cơ (D158 / D159)
• Mã lỗi được cấp từ đơn vị khay giấy.

Nguyên nhân:

• Mô tơ vận chuyển khay giấy lớn bị lỗi
• Kết nối lỏng lẻo
• Dây nịt bị ngắt kết nối hoặc bị hỏng
• Bo mạch điều khiển  bị lỗi

Mã: 530
Sự mô tả:

Lỗi quạt hút nhiệt sấy (D158 / D159)

Mã: 531
Sự mô tả:

Lỗi quạt QSU (D158 / D159)

Mã: 532
Sự mô tả:

• Lỗi quạt CTL (D158 / D159)
• Tín hiệu khóa không được phát ra trong hơn 50 khoảng thời gian 100 ms liên tiếp khi quạt đang quay.

Nguyên nhân:

• Quá tải động cơ
• Kết nối lỏng lẻo

Hướng dẫn sửa các lỗi quá nhiệt, thiếu nhiệt bộ sấy, đứt đèn sấy máy photocopy Ricoh mp 402

Mã: 541
Sự mô tả:

• Mở nhiệt điện trở nóng chảy (giữa)
• Nhiệt độ nung chảy dưới 0 ° C trong 5 giây (được phát hiện bởi nhiệt điện trở).

Nguyên nhân:

• Điện trở nhiệt nung chảy bị lỗi hoặc không đúng vị trí
• Các đầu nối lỏng lẻo

Mã: 542
Sự mô tả:

• Tải lại nung chảy không thành công (giữa) (D160 / D161 / D170)
• KHÔNG đạt đến nhiệt độ tải lại trong 20 ms sau khi bắt đầu điều khiển đèn nung chảy.

Nguyên nhân:

• Điện trở nhiệt bị lỗi
• Đèn cầu chì bị ngắt kết nối.

Mã: 542-01
Sự mô tả:

• Tải lại nung chảy không thành công (giữa) (D158 / D159)
• Nhiệt độ nung chảy tăng ít hơn 4 độ trong 2 giây và điều này tiếp tục 5 lần liên tiếp.

Nguyên nhân:

• Điện trở nhiệt nung chảy bị lỗi hoặc ở vị trí
• Bo mạch nguồn

Mã: 542-03
Sự mô tả:

• Tải lại nung chảy không thành công (giữa) (D158 / D159)
• Nhiệt độ nung chảy không đạt được mục tiêu trong vòng 28 giây sau khi bộ điều khiển đèn nung chảy được kích hoạt.

Nguyên nhân:

• Máng đèn nung chảy bị hỏng)

Mã: 543
Sự mô tả:

• Lỗi nung chảy quá nhiệt (giữa)
• Nhiệt độ nung chảy trên 230 ° C trong 1 giây (được phát hiện bởi nhiệt điện trở).

Nguyên nhân:

• Nhiệt điện trở nung chảy
• Bo mạch nguồn

Mã: 544
Sự mô tả:

• Lỗi nung chảy quá nhiệt (giữa) 2
• Nhiệt độ nung chảy trên 250 ° C trong hơn một thời gian nhất định (tín hiệu chéo 0 x 3). (được phát hiện bởi mạch theo dõi nhiệt độ nung chảy).

Nguyên nhân:

• Nhiệt điện trở nung chảy
• Bo mạch nguồn

Mã: 545
Sự mô tả:

• Lỗi quá nhiệt của đèn cầu chì (giữa)
• Sau khi nhiệt độ nung chảy đạt đến nhiệt độ mục tiêu, đèn nung chảy không tắt trong 29 giây liên tục.

Nguyên nhân:

• Điện trở nhiệt cầu chảy bị lỗi hoặc không đúng vị trí
• Bo mạch nguồn
• Cáp đèn cầu chì bị hỏng

Mã: 547
Sự mô tả:

• Sự cố tín hiệu chéo 0 (D160 / D161 / D170)
• Phát hiện sóng tần số thấp

Nguyên nhân:

• PSU bị lỗi
• BICU bị lỗi

Mã: 547-01
Sự mô tả:

• Sự cố tín hiệu chéo 0 (D158 / D159)
• Tín hiệu chéo 0 được phát hiện ba lần liên tiếp với khoảng thời gian 50 ms. Lỗi này được phát hiện trước khi rơ le cầu chảy được bật sau khi bật nguồn điện chính hoặc đóng tất cả các cửa.

Nguyên nhân:

• Rơ le cầu chảy bị lỗi
• Mạch rơ le cầu chảy bị lỗi
• PSU bị lỗi
• Bo mạch nguồn

Mã: 547-02
Sự mô tả:

• Sự cố tín hiệu chéo 0 (D158 / D159)
• Tín hiệu không chéo không được phát hiện trong 3 giây mặc dù rơ le cầu chảy đang bật sau khi bật nguồn điện chính hoặc đóng tất cả các cửa.

Nguyên nhân:

• Rơ le cầu chảy bị lỗi
• Mạch rơ le cầu chảy bị lỗi
• PSU bị lỗi
• Bo mạch nguồn

Mã: 547-03
Sự mô tả:

• Sự cố tín hiệu chéo 0 (D158 / D159)
• Một lỗi phát hiện xảy ra hai lần hoặc nhiều hơn trong 11 lần dò tần số. Lỗi này được xác định khi tín hiệu chéo 0 được phát hiện nhỏ hơn 45.

Nguyên nhân:

• Rơ le cầu chảy bị lỗi
• Mạch rơ le cầu chảy bị lỗi
• PSU bị lỗi
• Bo mạch nguồn

Mã: 551
Sự mô tả:

• Mở nhiệt điện trở nóng chảy (phía sau)
• Nhiệt độ nung chảy dưới 0 ° C trong 5 giây (được phát hiện bởi nhiệt điện trở)

Nguyên nhân:

• Điện trở nhiệt nung chảy bị lỗi hoặc không đúng vị trí
• Các đầu nối lỏng lẻo

Mã: 552
Sự mô tả:

• Tải lại nung chảy không thành công (phía sau) (D160 / D161 / D170)
• KHÔNG đạt đến nhiệt độ tải lại trong 20 ms sau khi bắt đầu điều khiển đèn nung chảy.

Nguyên nhân:

• Điện trở nhiệt bị lỗi
• Ngắt kết nối của đèn cầu chì

Mã: 552-01
Sự mô tả:

• Lỗi khởi động nhiệt độ nung chảy (phía sau) (D158 / D159)
• Nhiệt độ nung chảy tăng ít hơn 4 độ trong 2 giây và điều này tiếp tục 5 lần liên tiếp.

Nguyên nhân:

• Điện trở nhiệt nung chảy bị lỗi hoặc ở vị trí
• Bo mạch nguồn

Mã: 552-03
Sự mô tả:

• Lỗi khởi động nhiệt độ nung chảy (phía sau) (D158 / D159)
• Nhiệt độ nung chảy không đạt được mục tiêu trong 28 giây sau khi bộ điều khiển đèn nung chảy được kích hoạt.

Nguyên nhân:

• Cáp đèn nung chảy bị hỏng

Mã: 553
Sự mô tả:

• Lỗi quá nhiệt cầu chì (phía sau)
• Nhiệt độ nung chảy trên 230 ° C trong 1 giây (được phát hiện bởi nhiệt điện trở).

Nguyên nhân:

• Nhiệt điện trở nung chảy
• Bo mạch nguồn

Mã: 554
Sự mô tả:

• Đèn nung chảy con lăn làm nóng quá nhiệt 2 (lỗi phần cứng) (D158 / D159)

Nguyên nhân:

• Triac bị chập.
• BICU bị lỗi
• Hệ thống điều khiển nung chảy bị lỗi

Mã: 555
Sự mô tả:

• Lỗi quá nhiệt đèn cầu chì (phía sau)
• Sau khi nhiệt độ nung chảy đạt đến nhiệt độ mục tiêu, đèn nung chảy không tắt trong 20 giây liên tục.

Nguyên nhân:

• Cầu chì nhiệt điện trở bị lỗi hoặc không ở vị trí
• Bo mạch nguồn

Mã: 557
Sự mô tả:

• Lỗi tần số chéo 0 (D158 / D159)
• Lỗi phát hiện xảy ra 10 lần hoặc nhiều hơn trong 11 lần dò tần số. Lỗi này được xác định khi tín hiệu chéo 0 được phát hiện lớn hơn 66.

Nguyên nhân:Do tiếng ồn gây ra

Mã: 559
Sự mô tả:

• Đã phát hiện lỗi kẹt giấy 3 lần liên tiếp
• Cảm biến thoát và cảm biến in hai mặt phát hiện kẹt giấy 3 lần liên tiếp Tình trạng này có thể xảy ra khi SP1-159-001 được đặt thành ‘bật’. Mặc định là “tắt”.

Nguyên nhân:

• Kẹt giấy có thể xảy ra vì những lý do sau.
• Độ ẩm
• Cuộn giấy
• Cài đặt giấy không chính xác trong khay giấy
• Các bàn chân gạt bị bung ra

Mã: 590
Sự mô tả:

• Lỗi động cơ quạt hút bên trái (D160 / D161 / D170)
• CPU phát hiện tín hiệu khóa quạt hút trong hơn 5 giây.

Nguyên nhân:

• Kết nối lỏng lẻo của động cơ quạt hút
• Quá tải trên bộ truyền động động cơ

Mã: 591
Sự mô tả:

• Lỗi động cơ quạt hút phía sau (D160 / D161 / D170)
• CPU phát hiện tín hiệu khóa quạt hút trong hơn 5 giây.

Nguyên nhân:

• Kết nối lỏng lẻo của động cơ quạt hút
• Quá tải trên bộ truyền động động cơ

Mã: 620
Sự mô tả:

• Lỗi giao tiếp giữa BICU và ADF
• BICU không nhận được phản hồi từ bo mạch chính ARDF trong 4 giây trở lên. BICU nhận được tín hiệu ngắt từ bảng mạch chính ARDF.

Nguyên nhân:

• Kết nối kém giữa BICU và bo mạch chính ARDF (đầu nối DF)
• Bo mạch chính ARDF
• BICU bị lỗi

Mã: 621
Sự mô tả:

• Lỗi kết nối ADF (D160 / D161 / D170)
• Một ARDF không chính xác được phát hiện. Một ARDF (bao gồm ARDF chính xác) được cài đặt trong khi máy photocopy đang ở chế độ tiết kiệm năng lượng.

Nguyên nhân:

• ARDF không chính xác
• Đầu nối của ARDF được cài đặt khi máy đang ở chế độ tiết kiệm năng lượng.

Mã: 622
Sự mô tả:

• Lỗi giao tiếp ngân hàng giấy
• Xảy ra lỗi trong quá trình kết nối đường truyền. Một báo cáo lỗi giao tiếp được nhận từ UART.

Nguyên nhân:

• Ban kiểm soát của ngân hàng giấy bị lỗi.
• BCU / IOB bị lỗi
• Kết nối của ngân hàng giấy bị lỗi.

Mã: 632
Sự mô tả:
Lỗi kế toán 1
Lỗi được phát hiện trong quá trình giao tiếp với thiết bị kế toán MF.
Nguyên nhân:
• Thiết bị kế toán • Kết nối lỏng lẻo

Mã: 634
Sự mô tả:

• Kế toán lỗi RAM
• Một lỗi được phát hiện trong RAM lưu thông tin trên máy tính MF.

Nguyên nhân:

• Thiết bị kế toán

Mã: 635
Sự mô tả:

• Lỗi RAM
• Một lỗi được phát hiện trong RAM lưu thông tin trên máy tính MF.

Nguyên nhân:

• Thiết bị kế toán

Mã: 669
Sự mô tả:

• Lỗi giao tiếp EEPROM. Thử lại giao tiếp EEPROM không thành công ba lần sau khi máy đã phát hiện ra lỗi EEPROM.

Nguyên nhân:

• Do tiếng ồn gây ra
• EEPR bị lỗi

Mã: 681
Sự mô tả:

• ID thiết bị không được xác định. (D158 / D159) Thử lại giao tiếp thẻ ID không thành công ba lần sau khi máy phát hiện lỗi thẻ ID.

Nguyên nhân:

• Do tiếng ồn gây ra
• Bo mạch điều khiển bị lỗi

Mã: 687
Sự mô tả:

• Lỗi lệnh địa chỉ bộ nhớ (D158 / D159)
• Từ trong số các lệnh I / F với bộ điều khiển, không thể nhận được báo cáo chuyển hình ảnh có sẵn (cho mỗi lệnh).

Nguyên nhân:

• Do tiếng ồn gây ra
• Bo mạch điều khiển bị lỗi

Mã: 692
Sự mô tả:

• Bảng điều khiển giao tiếp bất thường (D160 / D161 / D170)
• Lỗi giao tiếp giữa phần máy in của bảng điều khiển và BICU.

Nguyên nhân:

• Đầu nối không bình thường giữa bảng điều khiển và bảng BICU.

Mã: 694
Sự mô tả:

• Bảng điều khiển giao tiếp bất thường (D160 / D161 / D170)
• Lỗi giao tiếp giữa phần máy quét của bảng điều khiển và BICU.

Nguyên nhân:

• Đầu nối không bình thường giữa bảng điều khiển và bảng BICU.

Mã: 701-03
Sự mô tả:

• Lỗi trình điều khiển động cơ nạp giấy (ARDF) (D158 / D159)

Nguyên nhân:

Mã: 701-08
Sự mô tả:

• Lỗi trình điều khiển động cơ thoát giấy (ARDF) (D158 / D159) Tín hiệu lỗi từ trình điều khiển động cơ

Nguyên nhân:

• Kết nối lỏng lẻo
• Bộ mã hóa bị lỗi
• Quá tải động cơ
• Động cơ bị mòn

Mã: 702-01
Sự mô tả:

• Lỗi khối phần tử được bảo vệ 1 (ARDF) (D158 / D159)
• Khối phần tử được bảo vệ được phát hiện.

Nguyên nhân:

• Động cơ bị lỗi
• Điện từ bị lỗi
• Khai thác bị chập

Mã: 702-02
Sự mô tả:

• Lỗi khối phần tử được bảo vệ 2 (ARDF) (D158 / D159)
• Khối phần tử được bảo vệ được phát hiện.

Nguyên nhân:

• Động cơ bị lỗi
• Điện từ bị lỗi
• Khai thác bị chập

Mã: 702-03
Sự mô tả:

• Lỗi khối phần tử được bảo vệ 3 (ARDF) (D158 / D159)
• Khối phần tử được bảo vệ được phát hiện.

Nguyên nhân:

• Động cơ bị lỗi
• Điện từ bị lỗi
• Khai thác bị chập

Mã: 760
Sự mô tả:

• Cổng ADF bất thường 1
• Đường tín hiệu Cổng ARDF giữa bo mạch chính ARDF và BICU bị ngắt kết nối.

Nguyên nhân:

• Bo mạch chính ARDF
• Bo mạch đầu vào / đầu ra
• Kết nối kém (Đường cổng ARDF) giữa bo mạch chính ARDF và BICU.

Mã: 901
Sự mô tả:

• Máy đếm tổng cơ học
• Máy đếm tổng cơ không hoạt động bình thường.

Nguyên nhân:

• Bộ đếm tổng bị lỗi
• Kết nối lỏng lẻo
• IOB bị lỗi

Mã: 903
Sự mô tả:

• Tổng lỗi bộ đếm động cơ (D160 / D161 / D170)
• Tổng kiểm tra của bộ đếm tổng không chính xác.

Nguyên nhân:

• NVRAM trên BICU

Mã: 928
Sự mô tả:

• Lỗi bộ nhớ (D160 / D161 / D170)
• Máy phát hiện sự khác biệt trong dữ liệu ghi / đọc trong quá trình kiểm tra ghi / đọc của nó (được thực hiện ở chế độ tắt / mở nguồn và khi khôi phục từ chế độ nguồn điện thấp hoặc chế độ ban đêm / tắt).

Nguyên nhân:

• BICU
• Kết nối kém giữa BICU và bộ nhớ

Mã: 929
Sự mô tả:

• Lỗi IMAC (phần cứng) (D160 / D161 / D170)
• Đăng ký lỗi cho IMAC được bật trong khi IMAC đang hoạt động. Sự cố cơ học (ví dụ: khóa liên động không tắt khi cửa bên phải đang mở và khay. Bypass được sử dụng cùng một lúc.)

Nguyên nhân:

• BICU bị lỗi
• Công tắc khóa liên động bị lỗi

Mã: 981
Sự mô tả:

• Lỗi NV-RAM (D160 / D161 / D170)
• Nếu máy không đọc được giá trị cụ thể được ghi trên NV-RAM khi khởi động chương trình, một mã SC sẽ xuất hiện.

Nguyên nhân:

• NV-RAM bị lỗi
• NV-RAM không được cài đặt

Mã: 982
Sự mô tả:

• Lỗi bản địa hóa (D160 / D161 / D170)
• Cài đặt bản địa hóa trong ROM và RAM không bay hơi là khác nhau (SP5807).

Nguyên nhân:

• Máy đầu tiên khởi động sau khi NVRAM được thay thế.
• Cài đặt bản địa hóa không chính xác
• NVRAM

Mã: 995
Sự mô tả:

• Lỗi thông tin máy
• Kiểm tra xem số sê-ri có khớp không

Nguyên nhân:

• Số sê-ri (11 chữ số) không khớp.
